1、預留預埋施工流程

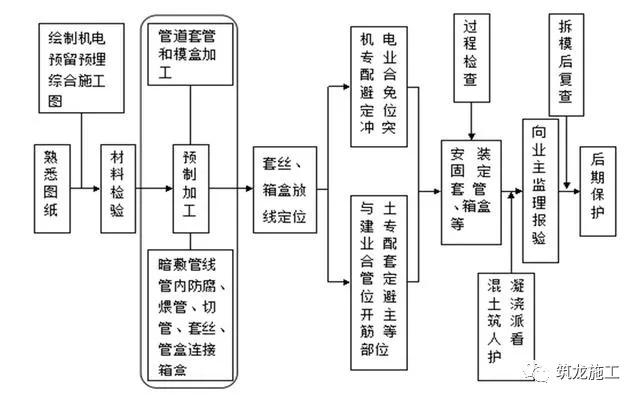

1.1預留預埋施工流程圖

2、套管安裝工藝

2.1套管制作

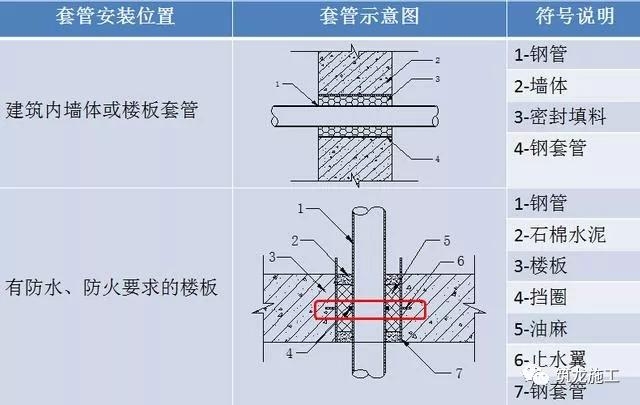

根據機電管線綜合圖，由專業工程師對剛性防水套管、柔性防水套管、一般填料套管進行逐層、逐部位數量統計，同時根據結構墻體的厚度確定預埋套管的長度，列出詳細各種類型套管清單；預留孔洞的位置及位移偏差符合規范要求及允許偏差值內，套管要求見下表：

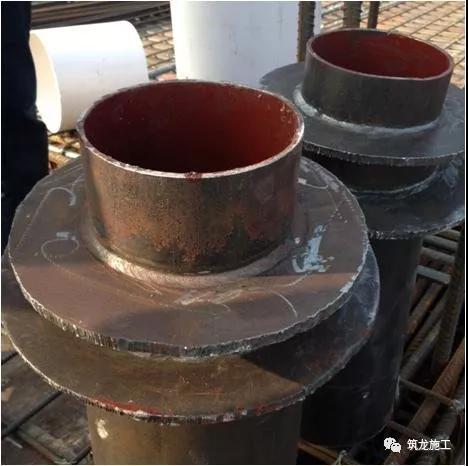

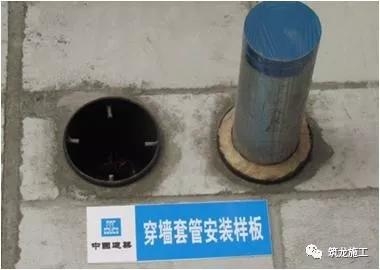

2.1套管制作實物

2.3套管安裝

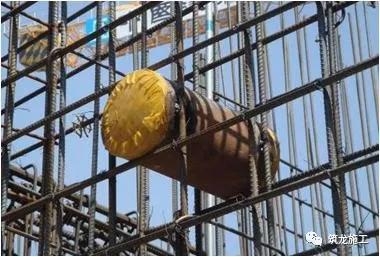

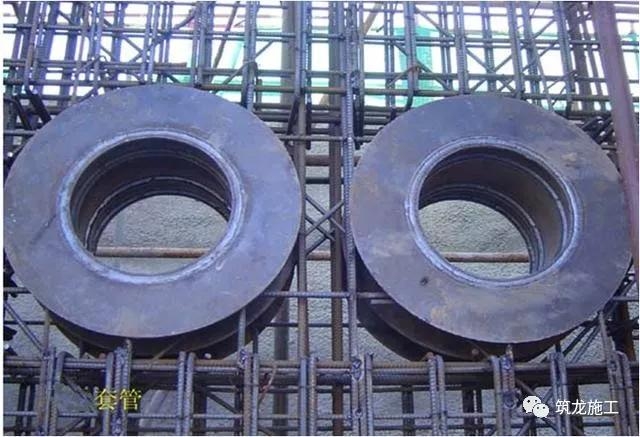

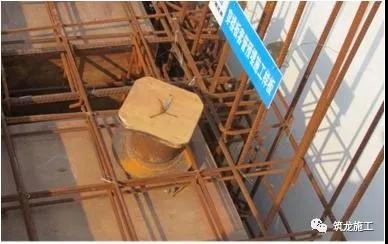

主體結構鋼筋綁扎好后，按照深化設計圖標高幾何尺寸找準位置，然后將剛性防水套管置于鋼筋中進行加固。

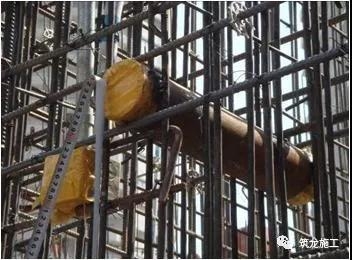

二次結構墻體套管

使用結構鋼筋或附加鋼筋采取“#”型對套管進行加固，“#”型鋼筋的交叉點、套管與鋼筋交叉點進行焊接，使套管牢固的固定在鋼筋網中。柔性防水套管對法蘭的螺栓孔做好防護工作，防止混凝土將螺栓孔堵塞，不利于后期柔性防水套管的法蘭壓蓋的安裝。

3、混凝土墻內線盒安裝

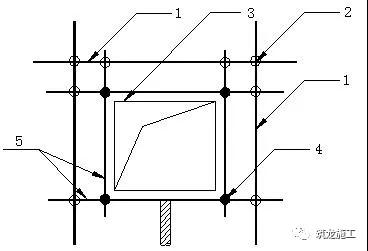

現澆混凝土墻柱上的電盒預埋施工時要控制好標高及與墻面的距離。在埋設時為了防止位置偏移，在預埋管和線盒用4根附加鋼筋箍起來，再與主筋綁扎牢固。限位筋緊貼線盒，與主筋用粗鐵絲綁扎，不允許點焊主筋。

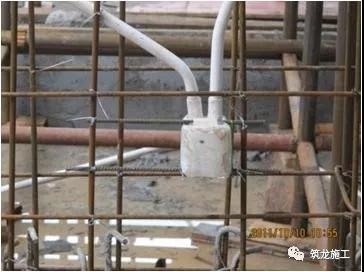

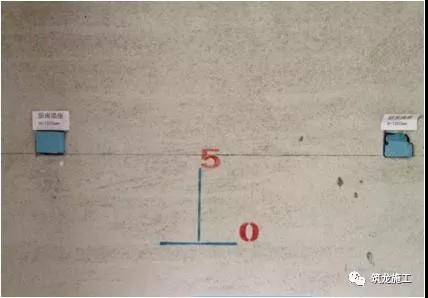

線盒安裝：安裝位置，標高準確

4、預埋線管要點

4.1預埋線管安裝要點

A、管線的排列不能緊靠在一起，至少間隙不小于20mm以上，管道交叉不能重疊三層或以上，避免影響樓板面標高。PVC線管敷設線路必須走最短路徑，不能饒管。

B、直線管每隔1m用扎絲固定綁扎一處，線盒、燈頭盒接頭處左右50mm固定綁扎。

C、PVC線管管口由下往上預留的長度控制在80mm以內，方便以后做成品保護，管口由上往下預留的長度應控制在100mm以內，避免以后砌體施工彎斷線管，二次配管時無法接駁.

D、線管在墻體中間最大管徑不宜超過50mm，在樓板中不宜超過25mm,線管與建筑物、構筑物表面距離不應小于15mm,線管轉角角度應大于90度。

4.2預埋線管安裝實物

線管安裝

線管安裝規范，綁扎牢固

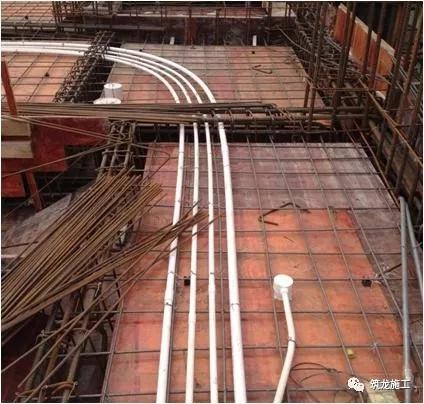

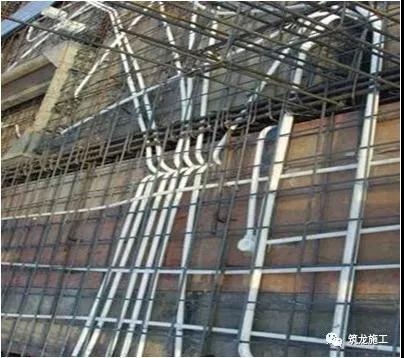

PVC線管安裝

線管敷設間距規范，綁扎牢固線盒及外露管成品保護到位

線管安裝

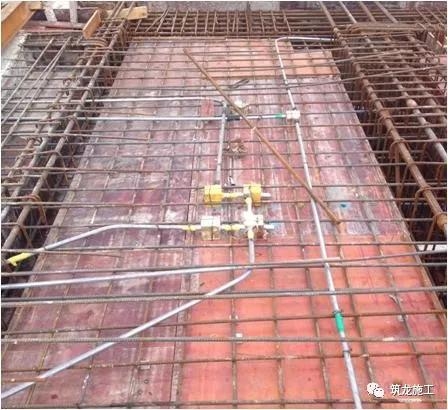

鍍鋅管管暗敷橫平豎直，間距一致，綁扎牢固線盒及外露管成品保護到位

5、二次預埋

5.1二次預埋施工要點

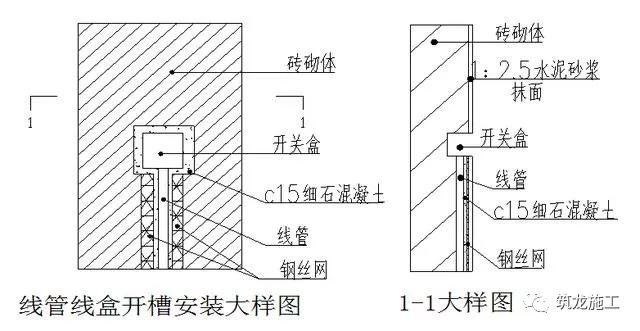

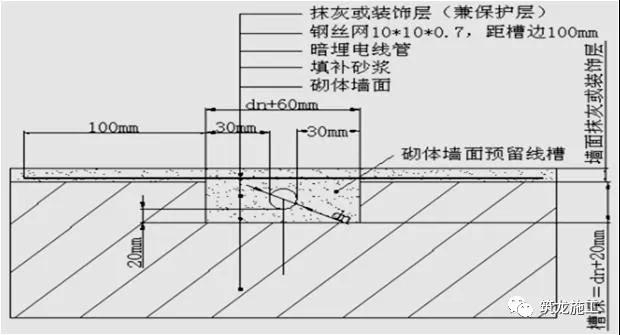

絕緣導管在砌體上剔槽埋設時，槽寬和槽深均比管外徑大5mm～10mm，應采用強度等級不小于M10的水泥砂漿抹面保護，補槽砂漿應低于墻體表面2mm。

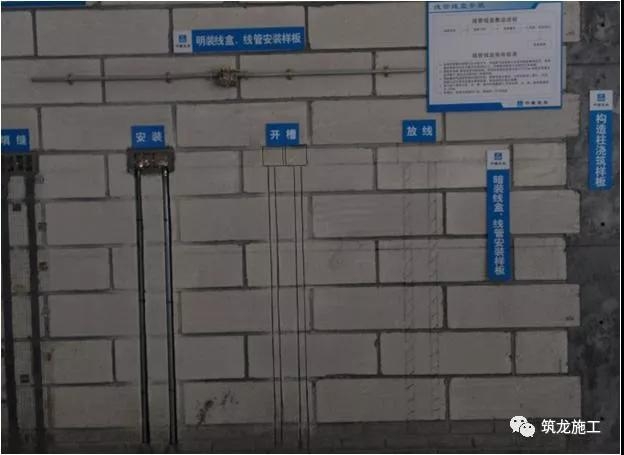

砌體墻線管敷設

5.3線管二次預埋實物

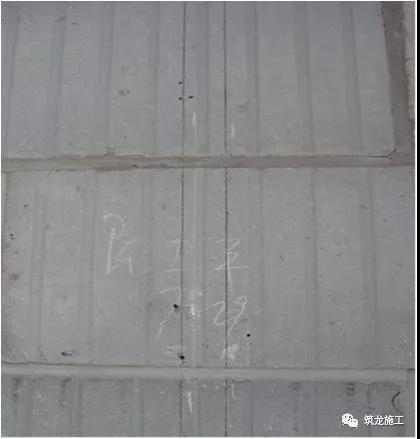

線管敷設

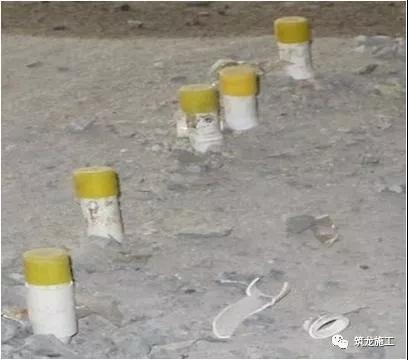

6、成品保護

為防止施工半成品或成品被破壞，應采取合理措施加以保護

線盒保護
