新風系統設計基礎
新風量確定
確定新風量的依據：
① 衛生要求；
② 補充局部排風量；
③ 保持空調房間的“正壓”要求。
一般選擇新風量采用以下兩種方法：①最小新風量;②換氣次數。
最小新風量選擇時計算公式：
新風量(m3/h)=（建筑面積/單位面積人數）×每人每小時最小新風量(m3/人.h)-1
對于一般民用場所和一些工藝性場所，也可以根據換氣次數來計算新風量。
計算公式：新風量(m3/h)=換氣次數×房間容積。
關于新風相關內容請查詢南社百科相關資料。

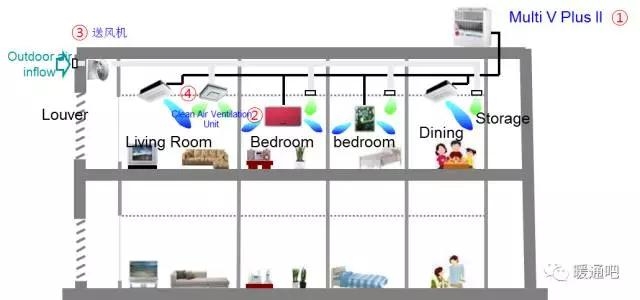

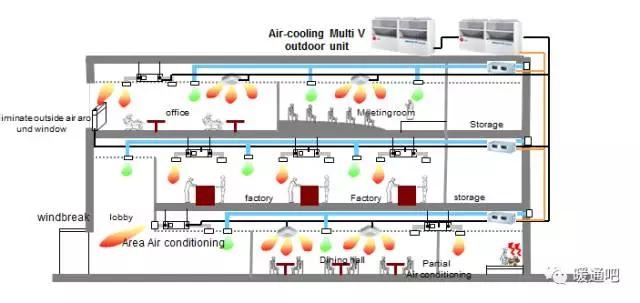

新風經集中冷、熱源的中央空調機處理后進入室內
在一些較大型的工程中，使用功能和使用時間比較集中，常采用商用空調＋中央空調新風機系統。室內負荷由商用空調機承擔，而新風負荷由冷、熱水機組承擔。這種新風方式的最大優點是新風處理的冷、熱源集中設置，造價較低，制冷效率COP值較高，便于集中管理，比較節能。缺點是冷水機組要專人管理，在低負荷時使用不便，有時干脆不開新風機（比如晚上少數幾個房間加班）。
集中的冷、熱源可以用水冷冷水機組＋鍋爐，也可以采用風冷熱泵型機組。根據工程具體的情況采用何種形式，工程中，在屋面設置風冷熱泵型機組，提供冷熱源給新風處理機來處理新風。此方案設計、安裝簡單，便于控制，性價比較好，容易讓用戶接受。
新風負荷計算與設計
空調新風負荷的計算
計算公式： QW = GW (iw – in)
式中
Qw---新風負荷，kw；
Gw---新風量，kg／s；
iw---室外空氣焓值，kJ/kg；
in---室內空氣焓值，kJ/kg。
1. 新風未處理直接引入室內
由送風機將室外新風直接引入室內，廢氣通過門窗縫隙或者排風機排出室內，這種方式簡單、便于控制，在過渡期間也可以通風。但未經處理的新風會造成室內溫度冷熱不均，溫度波動大，舒適性差，新風負荷由室內機來承擔，造成空調房間的相對濕度偏高，特別是容易在室內送風口產生冷凝水。在一些空調場所也能看到這種新風做法，造成這種現象的主要原因是由非專業的設計安裝人員設計、安裝，比如某些生產廠家或裝修公司承包工程設計安裝時，不知是無知還是為省錢，常采用此下策，但專業設計人員不會犯此錯誤。
2.新風經普通空調機處理后送入室內

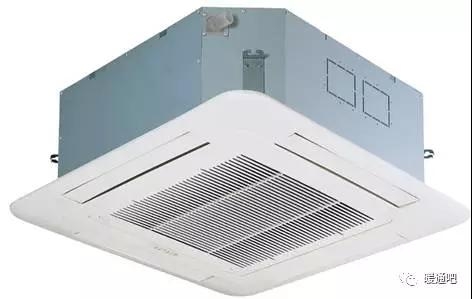

通過新風管將室外新風引入空調機，并與回風混合后，經處理送入室內，室內機可用吊頂風管機或天花卡式機。這是一種常用的新風方式，方法簡單，新風量有保證，（但空調機為普通型，處理焓差小，并以室內回風工況設計的，對新風處理能力受到限制）。對商用空調的冷媒直接蒸發式系統而言，空調室內機新風比例最好不要超過15%，否則會造成室內送風溫度無法達到設計要求，而且不利空調冷媒系統的正常運行。
3.新風經過新風空調機處理后送入室內
目前市場上生產的多聯機廠家一般配套都有新風機的生產，主要都是吊頂風管式，新風量為500～2000m3/h，余壓為100～200Pa。采用專用新風空調機處理新風效果好，控制靈活，在過渡季節也能夠方便使用。
新風設備布置：
在一些面積較大的辦公、商業、公寓區域，一臺新風設備不能滿足要求時可以進行分區進行新風設計。
由于新風設備會產生一些噪音，并且由于其自身的厚度等原因，需要設置新風機房，不能設置機房的話例如工寓可以設置在廚房、衛生間、過道等位置。
應設計最佳氣流組織形式，提高送風的效率。
設計的管路應該盡量簡單，避免管道穿梁，橫穿沒有吊頂?shù)目臻g等。
房間中新風供應有以下兩種方式：
① 直接送到風機盤管吸入段，與房間的回風混合后再被風機盤管冷卻（或加熱）送入室內。
② 新風與風機盤管的送風并聯送出，可以混合后再送出。③也可以各自單獨送入室內。
新風入口位置
⑴應設在室外較潔凈的地點，進風口處室外空氣有害物的含量不應大于室內作業地點最高容許濃度的30%。
⑵布置時要使排風口和進風口盡量遠離。進風口應低于排出有害物的排風口。應避免進風、排風短路。
⑶為了避免吸入室外地面灰塵，進風口的底部距室外地坪不宜低于2m；布置在綠化地帶時，也不宜 低于1m。
⑷為使夏季吸入的室外空氣溫度低一些，進風口宜設在建筑物的背陰處，宜設在北墻上，避免設在屋頂和西墻上。
對于冷媒機，新風處理機的新風管不能與空調的回風管道連接。當新風機與空調機同時使用時，會引起空調溫控出現偏差提前使空調機停止運行，室內無法達到要求的空調環境；當單獨使用新風機時，新風會從空調回風口吹入室內，可能將回風濾網上的灰塵帶入室內，降低室內的空氣品質。
我的新風系統安裝經驗現市場上的空氣凈化器在實際使用中發現對付PM2.5之類污染物的效果并不太好，一個是要完成某間屋子的凈化需要很長時間，一個是屋子弄干凈之后一開窗換氣就又完蛋了，而且效果靠譜的凈化器的耗材都不便宜。當時就有一個想法：既然顆粒物都是從外界從門窗進入的，那為什么不用把進風做成統一入口，然后在那里加上過濾呢。不過當時覺得就算有這種系統，對家里的改動也會很大，所以就沒去研究。前段時間正好要裝修家里的老房子，就想著借機找找看有沒有這種功能的系統裝上直接使用。結果還真的找到了。本文引自互聯網，作者阿崔，供大家學習參考。
這類系統準確叫法應該叫機械通風系統，是與在墻壁上開洞形成門窗之類洞口的自然通風系統相對的，由于采用消耗一定能源的機械通風，所以可以以更高的風速進行通風，這樣就可以使用更小的開口完成和自然通風相同的通風量。不過現在比較時髦的叫法是新風系統。這一系統主要解決的問題是室內污染。我們?nèi)粘Ｉ钪杏捎诩揖咏ú闹惺褂玫母鞣N涂料和粘合劑，哪怕是達到很嚴格環保標準的建材，在密閉空間中長時間存在之后，依然會在空氣中形成濃度比較高的污染物，再加上日常生活中人自身所產生的各種氣味以及細菌等微生物所產生的代謝產物，一旦通風不暢，在屋內就很容易形成嚴重的空氣污染。實際上在空氣質量比較好的國家中，室內污染才是日常生活中人們接觸的主要空氣污染，解決這一問題的最有效辦法就是通風，但是自然通風具有受自然環境影響大，會帶來比如噪聲過冷/過熱空氣等影響舒適的因素的缺點，所以機械通風逐漸走入日常家庭。
機械通風主要有幾種模式：
一種是類似衛生間排風扇那種的負壓系統，可以非常快速的把室內的污濁空氣排到室外，但是新鮮空氣的補充還是靠從房間的各個縫隙進入的，對室外污染物基本沒有任何防護作用。
作者注：這是我們公司為了解決新辦公室裝修后氣味過大問題的方案——一兩個每小時1600立方米風量的離心風機向室外排風。使用后大概5天時間就解決了之前晾了3個月還沒弄干凈的味道。
一種是向室內鼓風的正壓系統，這種方式的好處是可以在進風口出安裝統一的過濾系統，而由于室內比室外壓力高，各個縫隙處的空氣都是向室外流動，這樣室外的污染物就沒有機會進入室內，一般的無菌/無塵環境都是這么實現的，但是由于一般家庭室內很大一部分空間都會被不規則形狀的家具之類的填滿這樣就會形成很多死角，那里的室內污染物是很難排出去的。
還有一種就是進風和出風量相同的平衡換氣系統，這種系統結合了正壓和負壓系統的優點（當然要比對應的效果差一點），更適合家庭使用。
由安裝方式和是否有熱交換進行區分，常見的平衡換氣系統還可以分為3類：
一種是在門窗上安裝進出風口的窗式換氣系統，這個的優勢是安裝簡便，壞處是為了能裝在窗戶上，這種系統的體積是有限制的，這樣對污染物的過濾效果也很有限。

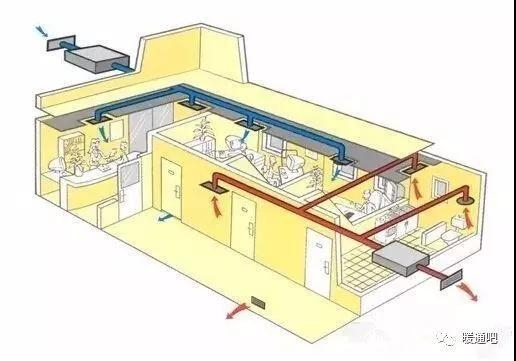

一種是有統一的進氣/排氣口，然后經過管道連接到風機再通過管道輸送到各個房間的管道風機，這個的好處是可以靈活的根據實際情況布置每個房間的進/排氣口，保證換氣效果，而且可以通過在進風口出添加統一的過濾器完成對室外污染物的過濾。壞處是需要安裝管道，會比較麻煩，而且還會占用額外的空間。
還有一種能量回收換氣系統(ERV)和管道風機類似，但是額外的對室內外空氣進行熱量/水汽的交換，保證排出到室外的空氣的溫度/濕度會接近自然室外的空氣，而進入室內的空氣的溫度/濕度會接近室內的空氣，這樣可以在給室內補充新鮮空氣排出污濁空氣的同時還能保證室內的溫濕度不會有太大變化，不會影響舒適性。不過壞處是因?yàn)橛袩峤粨Q器的存在，空氣流動會有額外的阻力，這樣在相同通風量的情況下，會比管道風機更耗能，但是在溫差比較大的情況下（冬夏），這些額外消耗的能量是要遠遠小于不做熱交換造成的室內熱量損失的，這樣全年總計下來還是要更節能。一般情況下，新安裝的換氣系統基本都是帶有熱交換的ERV。
經過比較之后最后決定還是選擇帶有熱交換器的ERV系統。安裝麻煩？不怕...折騰什么的我們最喜歡了。而且ERV系統還有一個最大好處就是外面死冷/死熱的時候不會因?yàn)榕吕?怕熱造成沒法開窗換氣，而且夜間睡覺的時候也可以正常換氣，不會早晨起來滿屋子怪味...
決定好系統之后就是選擇品牌和型號了。國內能買到的價錢不是太離譜的主要有好幾個，最好認真比較下技術參數，可以提供免費設計和安裝指南，這樣就可以讓裝修的人來直接安裝而不用找收費死貴的專業安裝隊進行安裝，當然了，省錢的后果就是你得先自己搞明白怎么裝，然后全程盯著，不然就等著出熱鬧吧（后面會詳細說）。
設 計
風機的主要參數有3個，最重要的一個是風量，按照國家的換氣推薦標準應該要保證風量至少能滿足每2小時完全更換室內空氣一次或者每人每小時30立方米，取兩者中比較高的值，如果想要更好一點可以要求每1小時更換一次。再有一個也很重要的是出口靜壓，這個值高的話能保證管道拐角多和長度長不會影響實際風量。最后一個就是工作噪音，這個不用多說，大家都知道。
鑒于PM2.5污染問題，盡管我選擇了帶過濾的風機，還是額外增加了一個過濾箱，一個是多一層過濾更好一些，一個是那個過濾箱里除了自帶的初級和次級濾網，還能再額外放一個自配的過濾網，如果污染物有變化的時候可以使用對應的濾網，還有一個就是過濾箱的濾網很便宜，大概100多塊錢一張，一般1到2年更換一次。不過過濾箱的存在會造成額外阻力，有可能會影響最后的風量，所以盡量買比你需要風量大一號的風機，當然在我實際使用發現可能是房間面積比較小管道很短，最終額外的過濾箱基本沒影響到送風量。
XX的免費設計需要有房屋的布局圖，最好能自己重新測量一下，開發商給的戶型圖經常會有和實際不一致的情況。現在的免費設計更專業了，還會給出管道風阻的預估。
這里也是，之前反復強調的這個和下水道不一樣，不能用順?biāo)ǎ仨氂眯比?，結果還是裝了個順?biāo)ㄉ先ァ?/span>

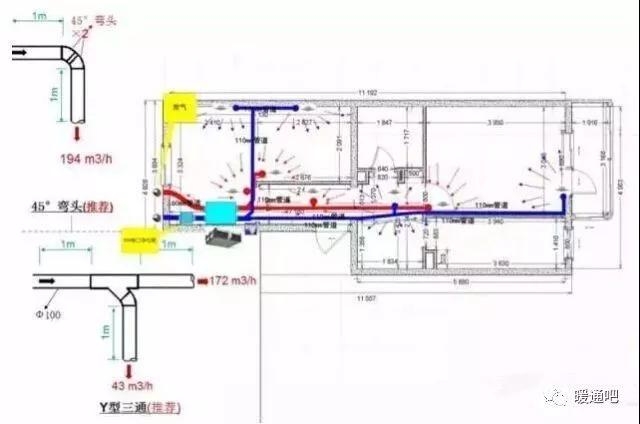

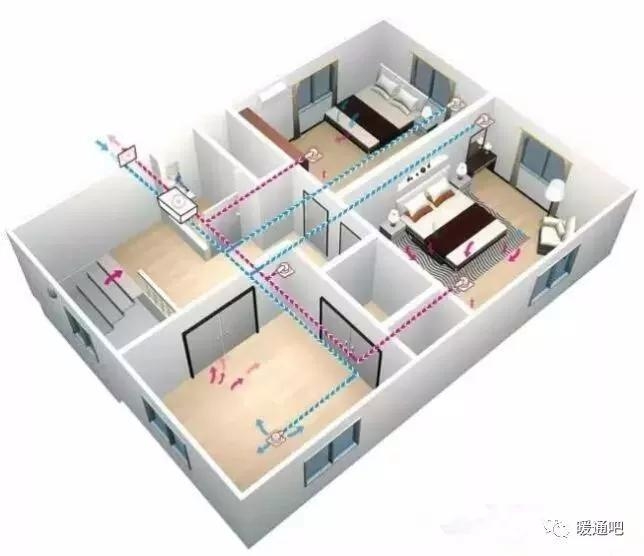

這是XX的設計人員給的設計圖。藍色的是室外空氣進入室內的管道，紅色是室內空氣向外排出的管道?？梢钥吹皆O(shè)計上遵循了盡量走直線的原則，尤其是進風方向。但是由于我家的戶型和面積影響，設計上還是有些小問題，比如室外的進風口出風口太近，這樣會造成排出的空氣被直接吸回來，造成效果下降。而且進風方向在離開風機之后很近的距離上就有一個三通的分支，這樣分支部分的阻力會非常大。所以我們本著初生牛犢不怕虎的原則決定在這個的基礎上自己修改。
首先設計上有幾個原則要注意：
室外進風口到風機的部分要盡量保證筆直，因?yàn)槭彝鈧?cè)空氣可能包含大量顆粒物，如果管道彎曲的話就會造成空氣流動不是在整個管道內比較均勻的，而是某側比較集中，這樣濾網會更快造成局部被堵住，然后形成較大阻力。
室外的進風口和出風口要盡量的遠。
因?yàn)榛仫L(fēng)部分是負壓，室內的回風口到風機部分的管道要盡量短。
同一房間內的送風和回風口要盡量遠離，防止剛剛進入室內的新鮮空氣就被馬上排出。
管道盡量筆直。
管道彎曲之前盡量保證至少1米的筆直部分。
最重要一條，衛生間和廚房絕對不要裝回風/送風口，因?yàn)檫@些地方會產生濃度非常大的污染物或者濕度非常高的空氣，需要的是臨時的大風量排風抽出室內污濁空氣，應該使用普通的排氣扇/抽油煙機而不是連續的換氣系統。
如果有可能，盡量把風機放在廚房或者衛生間。一個是風機工作時候會有一定噪聲，尤其是強檔的時候。另外一個原因就是在大部分情況下，風機是需要高度最多的部分，如果放在廚房或者衛生間這種功能性遠遠高于美觀度的地方，讓吊頂稍微矮些對整個房間的影響會稍微小一些。但是我家因?yàn)閺N房側是臨街的，空氣污染會嚴重些，所以還是選擇的裝在客廳里了。

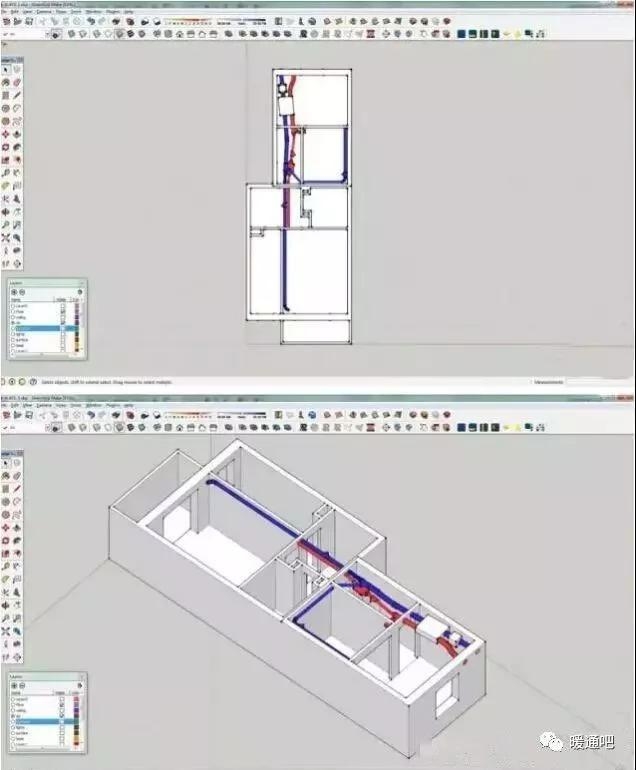

通過使用sketchup建模，我們完成了整個系統的設計，主要變化是把風機稍微旋轉了一下，這樣在保證進風口筆直的情況下，可以讓進風口和出風口保持足夠距離（如果不是為了留下安裝窗簾桿的位置，其實可以把出風口放在窗戶另一側，這樣就不需要旋轉風機了）。還有一個變化就是調整了進風管道的分支位置，然后使用一個過梁器完成進風和排風管道的跨越。
安 裝
主機和管道的安裝應該在水電改造完成之后，但是記得一定要先在房頂上畫好管道和主機的預留位置，避免把走線盒裝在錯誤位置上，而且電源線和控制線也可以預留在正確位置上。

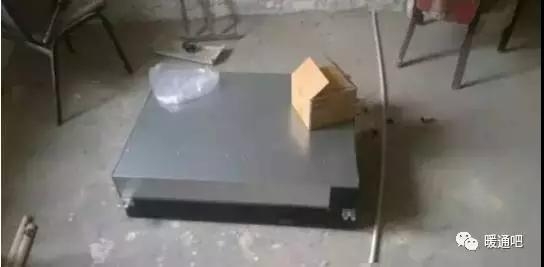

這是我家使用的FY-25LD3C/F，基本就是個大號鐵皮箱子，在和室內空氣會有較大溫差的部分都包著黑色的保溫棉，可以減少結露。

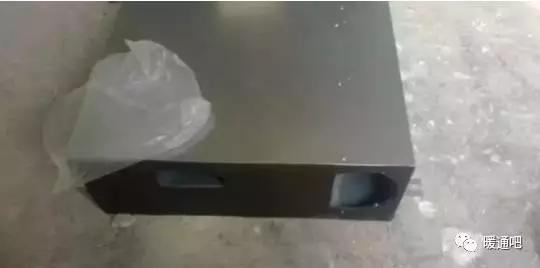

盡管主機直接連接的管道直徑是150mm，其實出口這里都是這種半圓形的，所以后面需要一段足夠長（至少一米）的直管來對氣流進行整流以減小風阻。

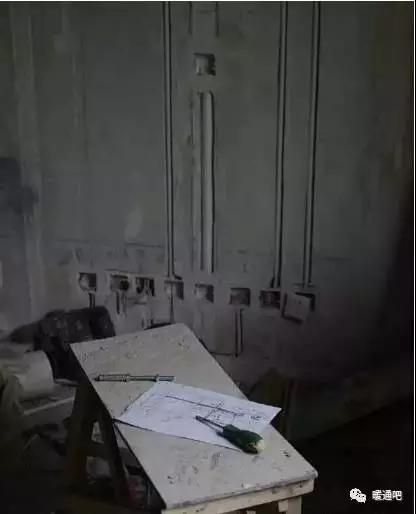

給工人打印出來的設計圖。

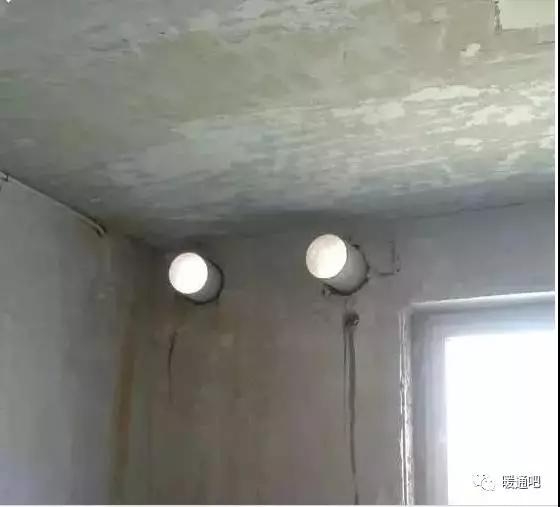

連接室外側風口的管道，全部都是外徑160的PVC管，需要注意的是管道要稍向室外側的下方傾斜，防止雨水倒灌。在墻上開孔的時候是就著160mm的口徑施工的，結果造成沒法對墻壁開孔的孔壁進行防水處理，只能最后在管道和墻壁的連接處靠泡沫膠填充了事，雖然說這樣也能完成防水，但是畢竟沒有防水砂漿+泡沫膠填充的辦法來的更可靠。如果是160mm的管道，墻上開孔應該是180mm或者200mm，然后才好進行防水處理。這個和空調的開孔是有所不同的，空調管道本身是保溫的，所以不用擔心在穿孔部分結露造成滲水，而新風系統的管道是不保溫的，如果沒有進行防水/保溫處理，就會因?yàn)闇夭顔栴}在靠室內側或者室外側管壁外結露，最后滲入墻體內，長時間下來就會造成墻體損壞。同樣的原因整個管道中在熱交換器之前的部分都要進行保溫處理來避免結露。然后向室外排風部分需要安裝止逆閥，避免室外空氣通過無過濾部分倒灌。

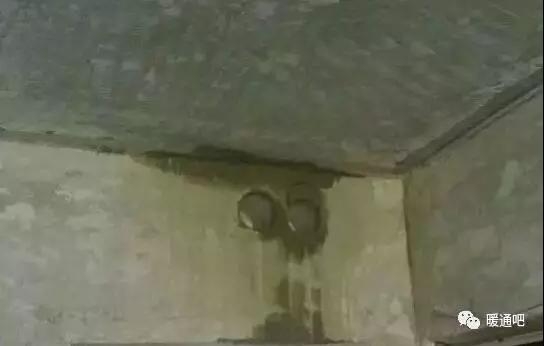

過梁部分靠打孔穿過，這里兩個孔離得有點太近了會影響些結構強度...不過反正沒碰到鋼筋，所以也還湊合了。在承重部分施工的時候注意一定要用墻體探測器找出鋼筋位置并避開，不然將來各處開裂就有你郁悶的了。

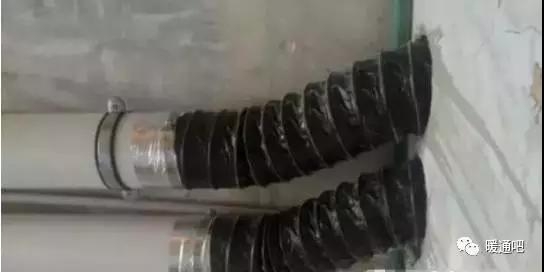

一眼沒看住工人就把管子裝上去了，結果還裝歪了（因?yàn)闆]用標線儀），最后只能用軟管走大彎…

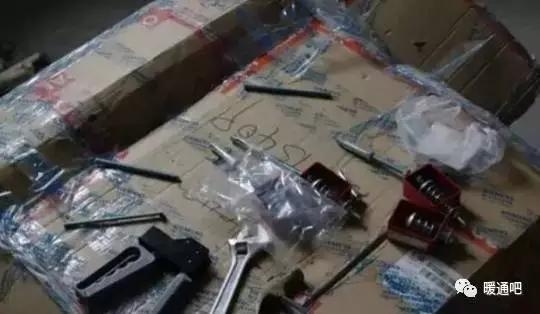

吊裝主機的時候必須得看著他們裝。

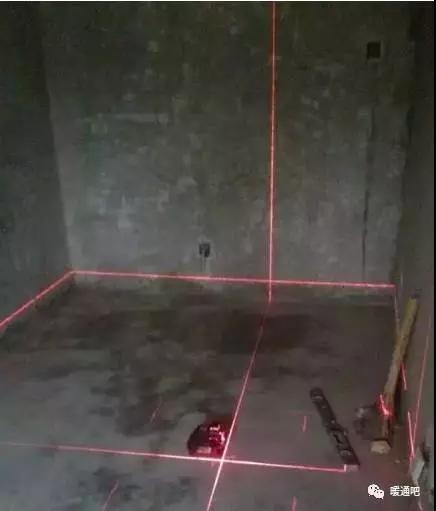

在房頂裝東西必備的標線儀，我用的是博世的GLM3-80，可以打出3個平面上各360度的水平線。

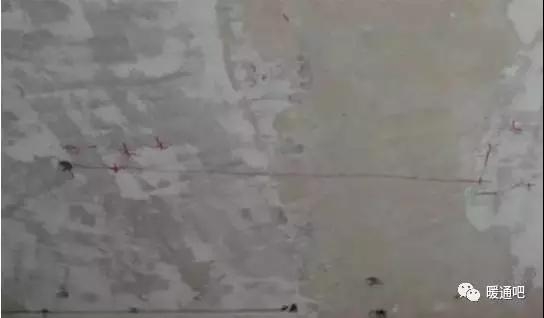

因?yàn)橹鳈C(jī)要斜著安裝，所以必須得先畫好位置找好打孔點，分毫都不能差。
在使用標線儀標線之后就可以按著設計圖走了，絕對不會裝歪了。

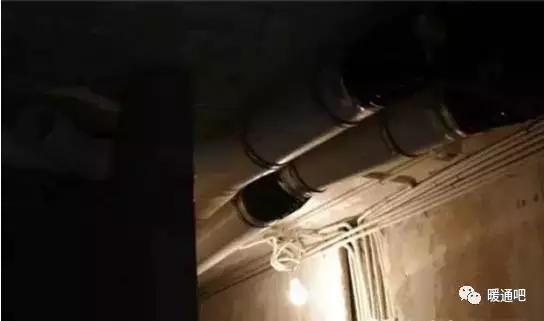

送回風管道都裝好的樣子。

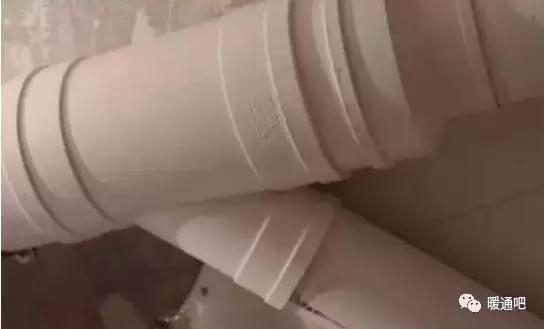

主管道分支處使用的160-110斜三通，注意變徑這里一定要使用這種45度漸變的變徑管，不能用直角變徑的。

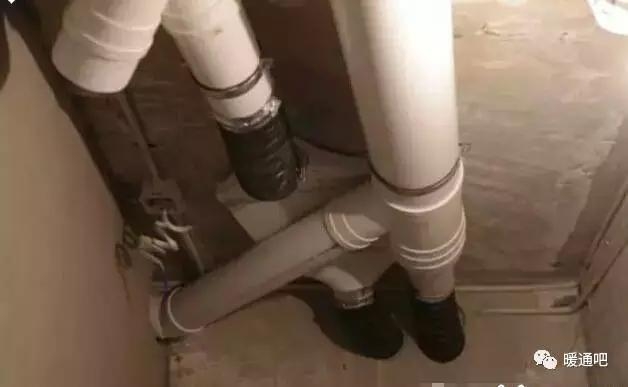

送風和回風管道相互交叉的部分使用過梁器完成。設計上本來是過梁器從下方經過，結果實際施工時候發現從上面也行。這樣可以有更薄的厚度。這里的設計XX的設計師也認為非常經典，說第一次了解過梁器還能這么使用，要走了我的設計圖和很多現場照片。

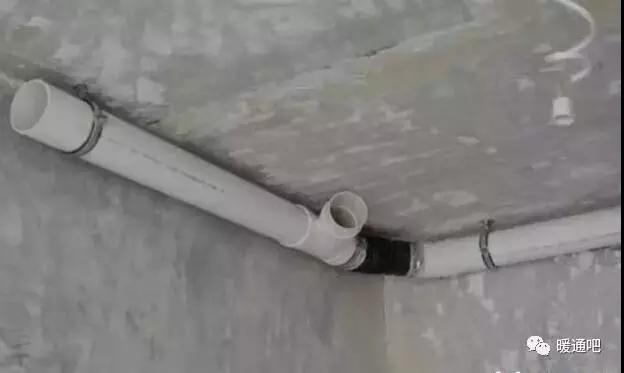

書房之前裝好的管道被卸下來重裝，分支換成斜三通，不過這部分我給的設計其實有點問題，應該在彎管過后經過一米左右的直管再分支，現在這種情況下送風口風量只有遠端的1/3左右，只能通過減少遠端送風口的開啟面積來增加這里的送風量。

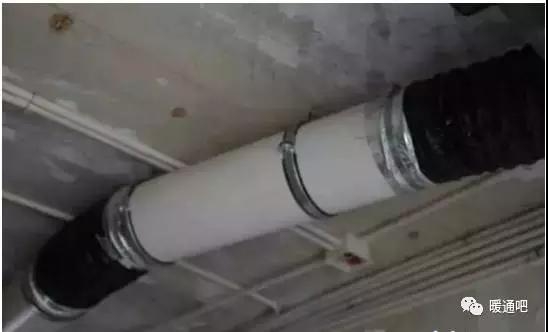

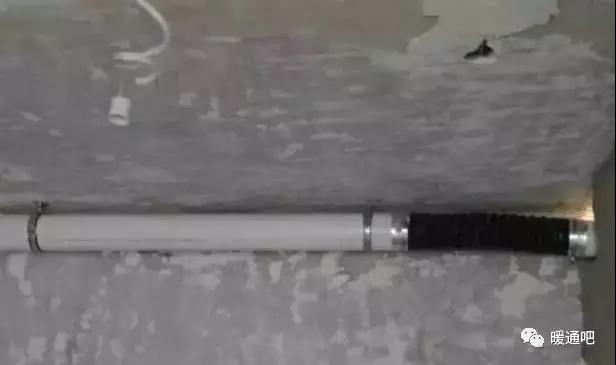

書房其他部分的管道，中間可以用軟管連接來解決安裝誤差的問題。

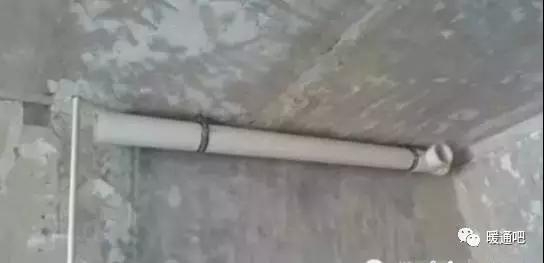

臥室部分的送風管道和回風口，一根直管直接通到臥室遠端，風量相當正常。

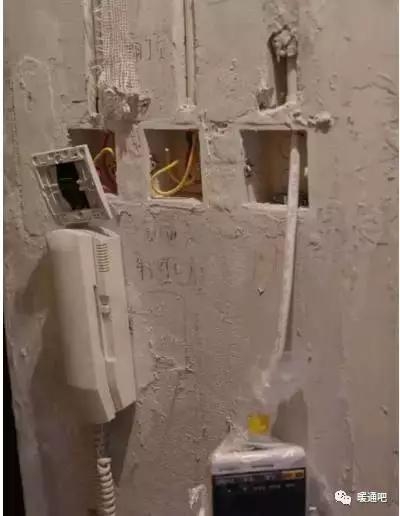

這個是控制器，和風機5線連接。

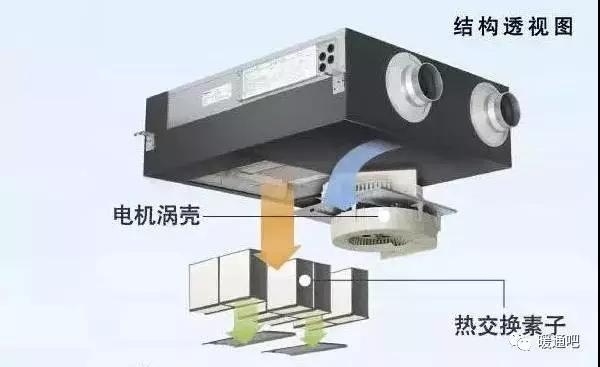

結果上電測試的時候發現風機有異常噪聲，給XX售后打電話，當天下午維修的師傅就過來了。本來以為要把機器從房頂拿下來，結果來的維修人員說根本不用，直接從檢修口就把風機大卸八塊了。后來看到XX的介紹圖才知道人家就是這么設計的。
心 得
作為給自己家房子裝的第一套新風系統，這套新風系統的設計和安裝都有不少失誤，不過整體來看，最終效果還算不錯。整個過程中也有不少心得體會，總結如下：
1.別指望工人對這個系統的理解，對他們而言，只要把管子接上不漏氣就算完事，從松下給的各種失敗案例來看，連正規的安裝隊伍都會為了圖省事干出很多很奇葩的事情來。所以一定要有一個理解這東東的人盯著他們施工，尤其是設計上對精度要求比較高的幾個部分，絕對不能妥協，位置不對就得調整好了再說，甚至拆下來重新裝。
2.如果和我一樣房間面積有限需要很擠的安排管道。一定要使用類似sketchup這樣的可視化工具對你的設計進行檢查，確保不會有無法或者很難安裝的部分，然后要想好安裝順序再讓工人一步一步來。
3.標線儀是必須的，至少要能打出一個鉛垂面的，兩個鉛垂面的最好。一個熱線的風速計和分貝計也是必須的，不然沒法檢測安裝效果。如果需要在承重墻上打孔，墻體探測儀也是必須的，因?yàn)楣艿赖闹睆蕉急容^大，萬一碰到鋼筋就太糟糕了。
4.隔音棉在幾個需要靜音環境的屋子里還是一開始就包上吧。
